RS-232 Стандарт с первого взгляда

RS-232 (в настоящее время TIA-232, ранее EIA-232)-это ** стандарт последовательной связи 1960-х годов ** для точечных связей между оборудованием к терминалу данных (DTE, EG, компьютеров) и оборудованием передачи передачи данных (DCE, EG, модемы, периферические).


Основные черты

Сигнализация и режим: использует отдельную передачу сигналов (логика 1: от -3V до -25V; логика 0: +3V до +25V) -более простая проводка, но подвержена шуму. Поддерживает Full - Duplex (MIN 3 провода) и половина - дуплекс (2 провода), с управлением потоком через аппаратное обеспечение (добавляет RTS/CTS, 5 проводов для полного - дуплекс) или программное обеспечение.
Данные и скорость: асинхронная последовательная передача. Обычный кадр: 1 стартовый бит + 7/8 биты данных + необязательный паритет + 1/2 стоп -биты*. Скорость передачи: 1200–115200 б.п. (устройства должны соответствовать ставкам; высокая скоростная поддержка варьируется).


Интерфейсы и соединения

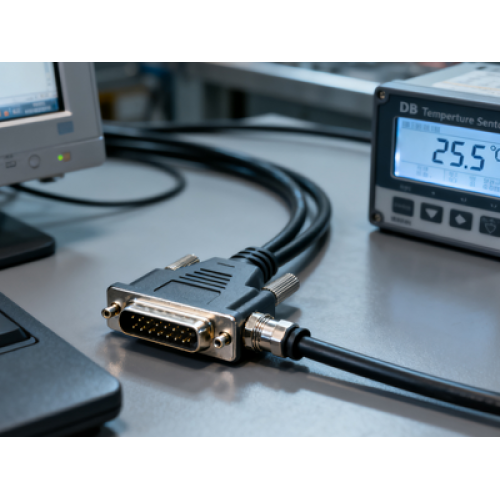

Разъемы: первоначально 25 - PIN DB25, позже упрощенное до 9 - PIN DE9 (один раз стандартный на ПК); RJ - 45 также используется. DTE использует мужские разъемы, DCE Женщины.
Кабель: прямой - через кабель для DTE - DCE; Кабель Null Modem (кроссовер) для тех же типов устройств (например, два компьютера). Максимальный диапазон: ~ 15 м при 19200 бит/с (большие расстояния нуждаются в кабелях с низкой емкостью/более медленными скоростями, но другие стандарты для этого лучше).


Использовать и ограничения

Применение: все еще используется в промышленном оборудовании, инструментах (например, счетчиках, тестовых инструментах) для короткого диапазона, низко -скоростной ссылки. Промышленные ПК могут иметь несколько портов RS - 232 (или расширяемость). Нет универсального протокола - устройства используют уникальные форматы команды/данных (поэтому необходимо устройство - конкретное программное обеспечение или базовое программирование).
Недостатки против новой технологии: медленнее, более короткий - диапазон, более крупные разъемы и отсутствие многоточечной поддержки против RS - 485/Ethernet. USB заменил его на большинстве периферийных устройств ПК, но ** USB - до - RS - 232 Адаптеры ** Держите его пригодным для использования.
